三腳插件升壓工字電感
分類：工字電感 發布時間：2022-05-13 瀏覽量：1064
1，三腳升壓電感屬于工字電感的一種，插件安裝，但是又不同于工字電感，有三個引腳，雙繞組結構，多層密繞，繞組繞線重疊在一起，三腳電感，一般初級線圈使用粗線徑繞制，做低電感量,(粗線圈擔當過電流和電阻閾值，防止發熱），次級線圈使用細線徑線徑繞制，做大感量。當交變電流流過三腳電感時，經過一系列的電磁轉換過程，根據繞制線圈的匝數比，從而形成升壓的效果，三腳升壓電感，有一個公共腳位，根據三腳升壓電感的原理，可以拓展出四腳工字電感，四腳工字電感雙繞組，無公共腳，兩繞組之間無干擾，不易開路，也可以設計成三繞組，有公共腳。

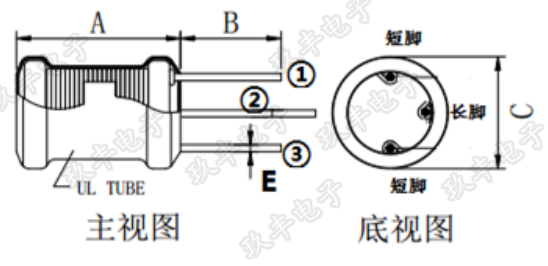

2，三腳/四腳工字電感都是在工字磁芯上繞線的，根據工字磁芯的大小可以定義電感的規格，如磁芯外徑6mm，高度8mm，電感的規格則是LGB-0608-3V-601K-152K(LGB-3V---代表為三腳工字電感，0608為磁芯規格，601K----代表感量為600uh，公差為K 10%，152K----代表感量為1.5mh，公差為K 10%.
3，常見的三腳/四腳工字電感規格：
規格品名 磁芯外徑 磁芯高度
LGB0608-3V/-4V 6mm 8mm
LGB0810-3V/-4V 8mm 10mm
LGB0912-3V/-4V 9mm 12mm
LGB1016-3V 10mm 16mm
,4，可定制規格：
規格品名 磁芯外徑 磁芯高度
LGB0808-3V/-4V 8mm 8mm
LGB1008-3V/-4V 10mm 8mm
LGB1010-3V/-4V 10mm 10mm
LGB1012-3V/-4V 10mm 12mm
LGB1016-4V 10mm 16mm
電感可按感量要求或者匝數比來定制，管控參數：銅阻，感量大小或者匝數比，疊加電流大?。▽?duì)低感初級繞組），腳長，出腳立式或者臥式按要求。
三腳工藝：多采用較小的線徑繞制，插件或者彎腳成臥式的時候容易斷線，多增加點膠的工藝，點膠固定錫點，蓋住線頭，能夠有效防止插件和成型過程中的斷線不良，大感量的三腳升壓電感一般都會應用這個工藝，電感外套PVC或無鹵UL熱縮套管，能夠?qū)€圈起到一定的保護作用。
產品拓展：
根據工字屏蔽電感的原理，現在已經拓展出了三腳的工字屏蔽電感，即在三腳升壓電感外面再套磁屏蔽罩，屏蔽三腳升壓電感可以抑制外部干擾和對外部的干擾，性能更穩定，噪音小，適合對性能要求較高的中高端產品。
產品應用：
三腳升壓電感廣泛應用于報警器，蜂鳴器，霧化器，加濕器等需要升壓的控制電路。
更多規格產品開發中...........歡迎來圖定制，可按需設計。
