磁環電感帶底座怎樣制作?
分類:電感資訊 發布時間:2024-02-07 瀏覽量:970
磁環電感是在磁環上繞制線圈形成的,線圈導線當引腳插板,線徑較小時,引腳易變形,不方便PCBA插件,通常線徑小于0.5mm的磁環電感可以考慮帶底座。
磁環電感帶底座的制作方法:
1,繞線,差模電感用單根導線繞制單繞組,共模的用兩根或三根導線繞線,線頭留60mm或60mm以上的長度。
2,掛腳,即纏線,將繞組兩端的線頭纏繞到底座對應的PIN腳上,纏繞1圈以上;
3,拔腳,根據底座腳距排距尺寸制作相對應的帶孔的模具 ,將模具固定,將底座PIN腳插入模具的孔位,往下按壓磁環電感,用平口鉗夾住線頭呈約45°角往上拉扯線頭,即可拉斷線頭;
4,上錫,將掛好底座的磁環電感上錫即完成作業。
(帶底座的共模磁環電感)
磁環電感掛底座適用于小線徑產品(0.5以下線徑),線頭可以直接拉斷,作業效率高。焊錫錫點低,線徑較大的產品不建議掛底座,如要求掛底座可以加底板,具體方法是,PCB上開孔,引腳穿PCB板。

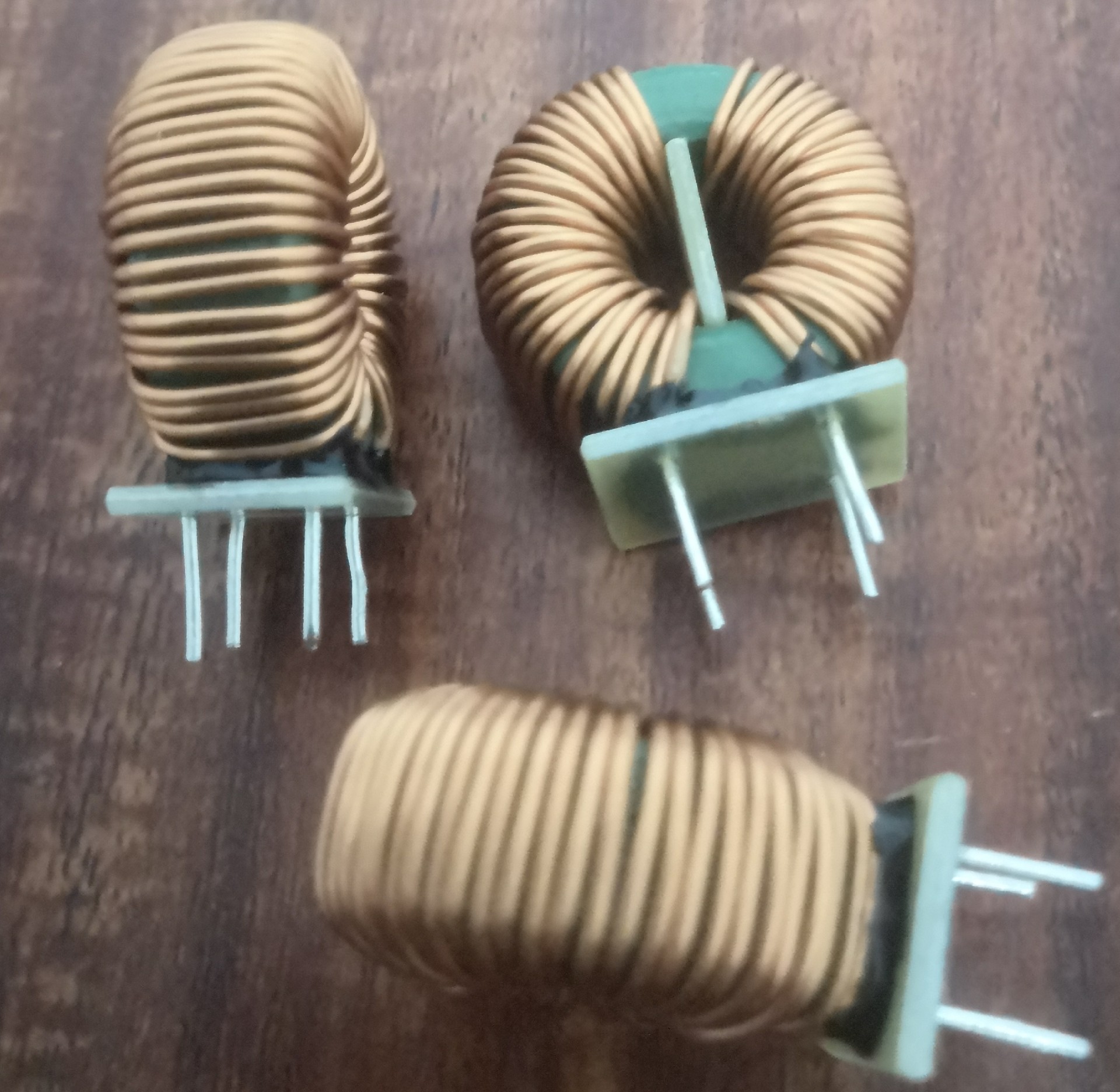

(帶底板的磁環共模電感)
磁環電感帶底座的好處:
1,底座自帶PIN腳結構,腳距排距標準,引腳硬,結構牢固,插件效率高;
2,安全性高,磁環帶底座,上錫離磁環電感出入線位置足夠遠,能有效降低焊錫熱傳導導致的漆皮破損造成的短路問題,可以避免焊深的問題;
3,隔熱降噪,底座隔開了磁環電感,避免了磁環電感與PCB板直接接觸,過電流工作時,溫升產生的熱量可以被底座吸收,避免直接傳導到PCB板上,同頻共振時產生的振動可以被底座緩沖掉,從而降低噪音的產生。
