電感計算公式——漆包線過電流能力計算公式

分類:電感資訊 發布時間:2024-09-14 瀏覽量:340


 電感一般都是由漆包線繞制而成,圈數多少?zèng)Q定感量的高低,線徑大小決定了過電流的能力,漆包線過電流能力如何計算呢?

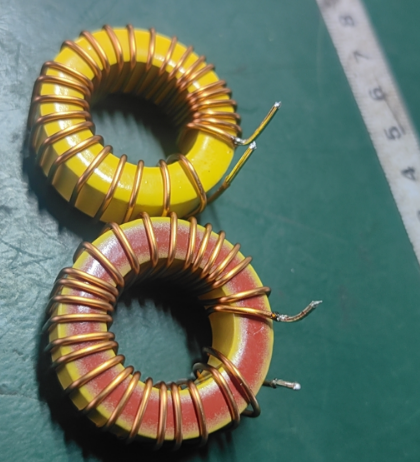

 鐵粉芯磁環電感

   漆包線過電流能力和線徑,股數,電流密度產生關系,線徑很好理解,就是漆包線的裸線直徑(要扣除漆包線漆膜厚度),股數即為線的根數,一根線單繞就是1股,兩個線一起

繞就是2股,自然散熱下電流密度取5A/平方毫米,強制風冷電流密度取10A/平方毫米。實際上最好是看客戶的要求,到底是不是這個電流密度要求。風冷其實也是要看風冷效果

的。

線徑用D表示,單根線過的電流用P表示,線的股數用N表示,總的過電流量(自然散熱狀態)用W表示,強制風冷下總的過電流量用U表示,公式如下:

1,P=(D*D/4)*5*π

2,W=P*N

3,  U=W*2


以上公式可以作為設計線徑選擇的判定依據,可以有效節省來回打樣試機的時間。
