鐵粉芯差模磁環電感
分類：磁環電感 發布時間：2022-05-13 瀏覽量：991

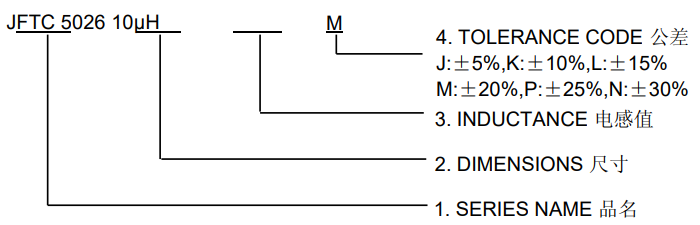

鐵粉芯磁環差模電感系列命名規則：
鐵粉芯磁環電感材料有26材和52材，鐵粉芯電感產品系列表：
| TYPE | INDUCTANCE | A | B | C | D | Work Frequency | |
| T16-26（52） | 1.0uH-10.0uH | 6.0 | 3.5 | 6.0 | 2.5 | 1.0-100.0KHZ | |
| T20-26（52） | 1.0uH-10.0uH | 7.0 | 4.0 | 7.0 | 3.0 | 1.0-100.0KHZ | |
| T25-26（52） | 1.0uH-15.0uH | 8.5 | 4.5 | 8.5 | 3.5 | 1.0-100.0KHZ | |
| T26-26（52） | 1.0uH-25.0uH | 8.5 | 7.0 | 8.5 | 6.0 | 1.0-100.0KHZ | |
| T30-26（52） | 2.0uH-30.0uH | 10.0 | 5.5 | 10.0 | 4.5 | 1.0-100.0KHZ | |
| T37-26（52） | 2.0uH-35.0uH | 12.0 | 5.5 | 12.0 | 4.5 | 1.0-100.0KHZ | |
| T38-26（52） | 2.0uH-45.0uH | 12.0 | 7.0 | 12.0 | 6.0 | 1.0-100.0KHZ | |
| T44-26（52） | 3.0uH-200.0uH | 13.0 | 6.0 | 13.0 | 5.0 | 1.0-100.0KHZ | |
| T50-26（52） | 5.0uH-260.0uH | 15.0 | 8.0 | 15.0 | 6.0 | 1.0-100.0KHZ | |
| T51-26（52） | 5.0uH-300.0uH | 12.0 | 8.5 | 12.0 | 7.0 | 1.0-100.0KHZ | |
| T60-26（52） | 5.0uH-400.0uH | 18.0 | 8.5 | 18.0 | 7.0 | 1.0-100.0KHZ | |
| TYPE | INDUCTANCE | A | B | C | D | Work Frequency | |
| T68-26（52） | 5.0uH-75.0uH | 21.0 | 8.5 | 21.0 | 7.0 | 1.0-100.0KHZ | |
| T72-26（52） | 5.0uH-75.0uH | 21.0 | 9.0 | 21.0 | 7.0 | 1.0-100.0KHZ | |
| T80-26（52） | 5.0uH-80.0uH | 24.0 | 9.0 | 24.0 | 8.0 | 1.0-100.0KHZ | |
| T90-26（52） | 5.0uH-80.0uH | 27.0 | 13.0 | 27.0 | 11.0 | 1.0-100.0KHZ | |
| T94-26（52） | 5.0uH-80.0uH | 27.0 | 11.0 | 27.0 | 9.0 | 1.0-100.0KHZ | |
| T106-2（52） | 5.0uH-80.0uH | 31.0 | 14.0 | 31.0 | 12.0 | 1.0-100.0KHZ | |
| T130-2（52） | 0.5mH-3.0mH | 36.0 | 14.0 | 36.0 | 12.0 | 1.0-100.0KHZ | |
| T131-2（52） | 0.5mH-3.0mH | 36.0 | 14.0 | 36.0 | 12.0 | 1.0-100.0KHZ | |
| T141-2（52） | 0.7mH-3.2mH | 39.0 | 14.0 | 39.0 | 12.0 | 1.0-100.0KHZ | |
| T150-2（52） | 1.0mH-3.5mH | 42.0 | 14.0 | 42.0 | 12.0 | 1.0-100.0KHZ | |
| T157-2（52） | 1.0mH-3.5mH | 43.0 | 17.0 | 43.0 | 15.0 | 1.0-100.0KHZ | |
| T175-2（52） | 1.0mH-3.7mH | 48.0 | 19.0 | 48.0 | 17.0 | 1.0-100.0KHZ | |
| T184-2（52） | 1.0mH-3.5mH | 51.0 | 22.0 | 51.0 | 19.0 | 1.0-100.0KHZ | |
| T200-2（52） | 2.0mH-4.0mH | 55.0 | 28.0 | 55.0 | 26.0 | 1.0-100.0KHZ | |
| T201-2（52） | 2.0mH-4.0mH | 55.0 | 25.0 | 55.0 | 23.0 | 1.0-100.0KHZ | |
| T225-2（52） | 2.0mH-4.0mH | 60.0 | 18.0 | 60.0 | 16.0 | 1.0-100.0KHZ | |
| T250-2（52） | 2.0mH-4.0mH | 68.0 | 30.0 | 68.0 | 27.0 | 1.0-100.0KHZ | |
| T300-2（52） | 2.0mH-4.0mH | 81.0 | 40.0 | 81.0 | 25.0 | 1.0-100.0KHZ | |
| T400-2（52） | 2.0mH-4.0mH | 115.0 | 50.0 | 115.0 | 30.0 | 1.0-100.0KHZ | |

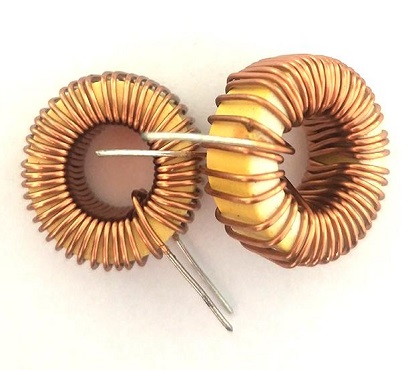

鐵粉芯磁環差模電感特性及作用：
材料低磁導率，感量穩定，環形閉磁路結構，磁通泄露量少，有一定的飽和電流能力，具有抗干擾作用。主要應用于開關電源和線路濾波等方面。
